保护测控装置

保护测控装置基于高端软硬件平台设计，集保护、测量、控制、监视、通讯、事件记录、故障录波等多种功能于一体，具有可靠性高、功能完善、扩展灵活等特点，适用于110kV及以下电压等级常规变电站、智能变电站、发电厂和供电所，广泛应用于电力、化工、冶金、煤炭等行业。

产品优势

自主可控

全国产化软硬件平台设计，具备完全的自主知识产权。

型号齐全

110kV及以下电压等级的线路、变压器、母线等全套保护测控装置。

遵循规范

满足国家电网及南方电网相关技术规范要求。

扩展灵活

即插即用的智能板卡进行功能扩展，满足各种工程应用。

技术规格

110kV保护测控装置 10-35kV保护测控装置 6~20kV保护测控装置 1kV保护测控装置安全稳定控制装置

参数	UT-5812高压线路成套保护	UT-5816母联（分段）保护装置	UT-5821母线成套保护装置	UT-5881智能终端
装置电源额定值	DC220V / DC110V（-20%-15%）	DC220V / DC110V（-20%-15%）	DC220V / DC110V（-20%-15%）	DC220V / DC110V（-20%-15%）
模拟量输入额定频率	50Hz	50Hz	50Hz	50Hz
模拟量输入额定电流(In)	1A、5A	1A、5A	1A、5A	1A、5A
模拟量输入交流电流过载能力	2倍额定电流，连续工作；10倍额定电流，允许10s；40倍额定电流，允许1s	2倍额定电流，连续工作；10倍额定电流，允许10s；40倍额定电流，允许1s	2倍额定电流，连续工作；10倍额定电流，允许10s；40倍额定电流，允许1s	2倍额定电流，连续工作；10倍额定电流，允许10s；40倍额定电流，允许1s
开关量输入额定电压	DC220V / DC110V	DC220V / DC110V	DC220V / DC110V	DC220V / DC110V
通信接口RS-485规约	IEC60870-5-103，IEC60870-5-101，Modbus	IEC60870-5-103，IEC60870-5-101，Modbus	IEC60870-5-103，IEC60870-5-101，Modbus	IEC60870-5-103，IEC60870-5-101，Modbus
通信接口RS-485传输速度	缺省值：19200bps，min：4800bps，max：57600bps	缺省值：19200bps，min：4800bps，max：57600bps	缺省值：19200bps，min：4800bps，max：57600bps	缺省值：19200bps，min：4800bps，max：57600bps
RJ45以太网/LC光纤以太网规约	IEC61850 ，60870-5-104	IEC61850 ，60870-5-104	IEC61850 ，60870-5-104	IEC61850 ，60870-5-104
测量精度-电压电流	±0.2%	±0.2%	±0.2%	±0.2%
测量精度-频率	±0.01Hz	±0.01Hz	±0.01Hz	±0.01Hz
测量精度-其他	±0.5%	±0.5%	±0.5%	±0.5%
机箱尺寸	宽483mm×高177mm×深291mm	宽483mm×高177mm×深291mm	宽483mm×高354mm×深291mm	宽483mm×高177mm×深291mm

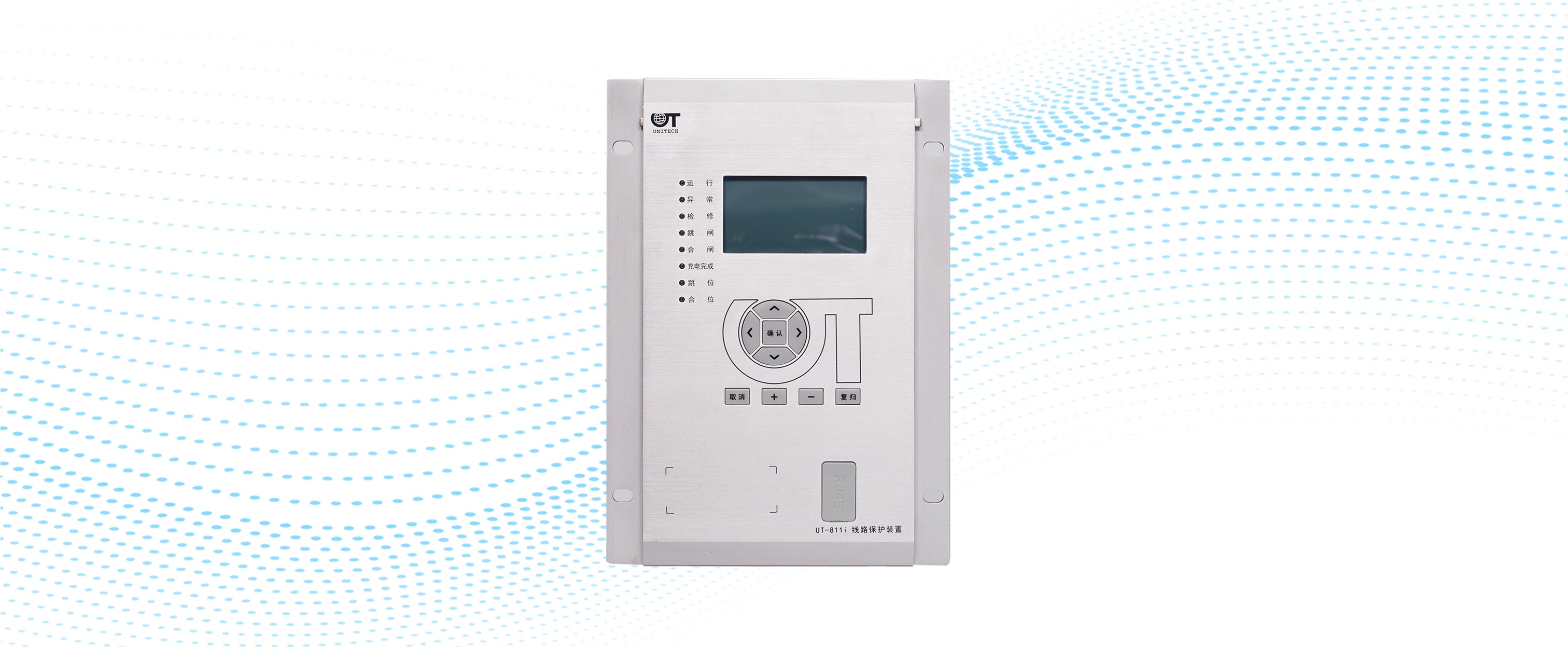

参数	UT-811i线路过流保护装置	UT-812i线路距离保护装置	UT-816i母联（分段）保护装置	UT-831i变压器差动保护装置
装置电源额定值	DC220V / DC110V（-20%-15%）	DC220V / DC110V（-20%-15%）	DC220V / DC110V（-20%-15%）	DC220V / DC110V（-20%-15%）
模拟量输入额定频率	50Hz	50Hz	50Hz	50Hz
模拟量输入额定电流(In)	1A、5A	1A、5A	1A、5A	1A、5A
模拟量输入交流电流过载能力	2倍额定电流连续工作；10倍额定电流允许10秒；40倍额定电流允许1秒	2倍额定电流连续工作；10倍额定电流允许10秒；40倍额定电流允许1秒	2倍额定电流连续工作；10倍额定电流允许10秒；40倍额定电流允许1秒	2倍额定电流连续工作；10倍额定电流允许10秒；40倍额定电流允许1秒
开关量输入额定电压	DC220V/110V	DC220V/110V	DC220V/110V	DC220V/110V
通信接口RS-485规约	IEC60870-5-103	IEC60870-5-103	IEC60870-5-103	IEC60870-5-103
通信接口RS-485传输速度	缺省值：19200bps，min：4800bps，max：57600bps	缺省值：19200bps，min：4800bps，max：57600bps	缺省值：19200bps，min：4800bps，max：57600bps	缺省值：19200bps，min：4800bps，max：57600bps
RJ45以太网/LC光纤以太网规约	DL/T860、IEC60870-5-104	DL/T860、IEC60870-5-104	DL/T860、IEC60870-5-104	DL/T860、IEC60870-5-104
开出长期允许电流	5A	5A	5A	5A
切断电流	0.3A (DC220V, L/R负载)	0.3A (DC220V, L/R负载)	0.3A (DC220V, L/R负载)	0.3A (DC220V, L/R负载)
机箱尺寸	宽147mm×高266mm×深200mm	宽147mm×高266mm×深200mm	宽147mm×高266mm×深200mm	宽147mm×高266mm×深200mm

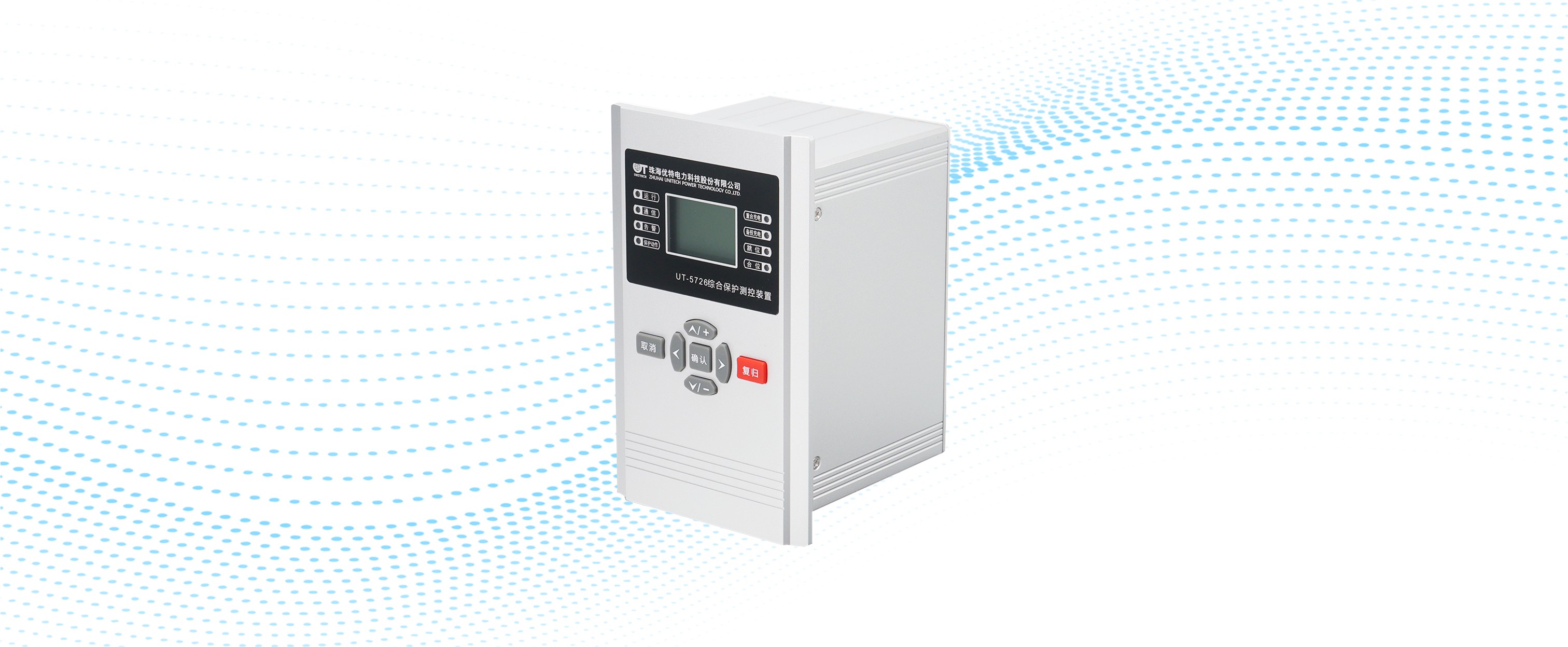

参数	UT-5702 PT保护测控装置	UT-5276综合保护测控装置	UT-5718矿用防越级综合保护器
电源额定电压	AC/DC220V，AC/DC110V，DC48V	AC220V，DC220V/110V/48V/24V	65V～265V AC/DC
功耗	<5W（正常时），<8W（动作时）	<20W（正常时），<30W（动作时）	<15W（正常时），<25W（动作时）
交流电压	100V,380V（额定电压Un）	100V，380V (额定电压 Un)	57.7V（相电压），100V（线电压）
额定频率	50Hz	50Hz	50Hz
电压回路过载能力	1.2Un，连续工作；1.4Un，允许工作10S	1.2Un，连续工作；2Un，允许工作10S	1.2Un，连续工作；2Un，允许工作10S
电流回路过载能力	/	2倍额定电流，连续工作；10倍额定电流，允许10S；40倍额定电流，允许1S	2倍额定电流，连续工作；10倍额定电流，允许10S；40倍额定电流，允许1S
RS-485规约	IEC60870-5-103， Modbus	IEC60870-5-103， Modbus	IEC60870-5-103， Modbus
RJ45以太网/LC光纤以太网规约	IEC61850 ，60870-5-104	IEC61850，60870-5-104	IEC61850，60870-5-104
机箱尺寸	宽105mm×高155mm×深102mm	宽105mm×高155mm×深102mm	宽330mm×高230mm×深65mm

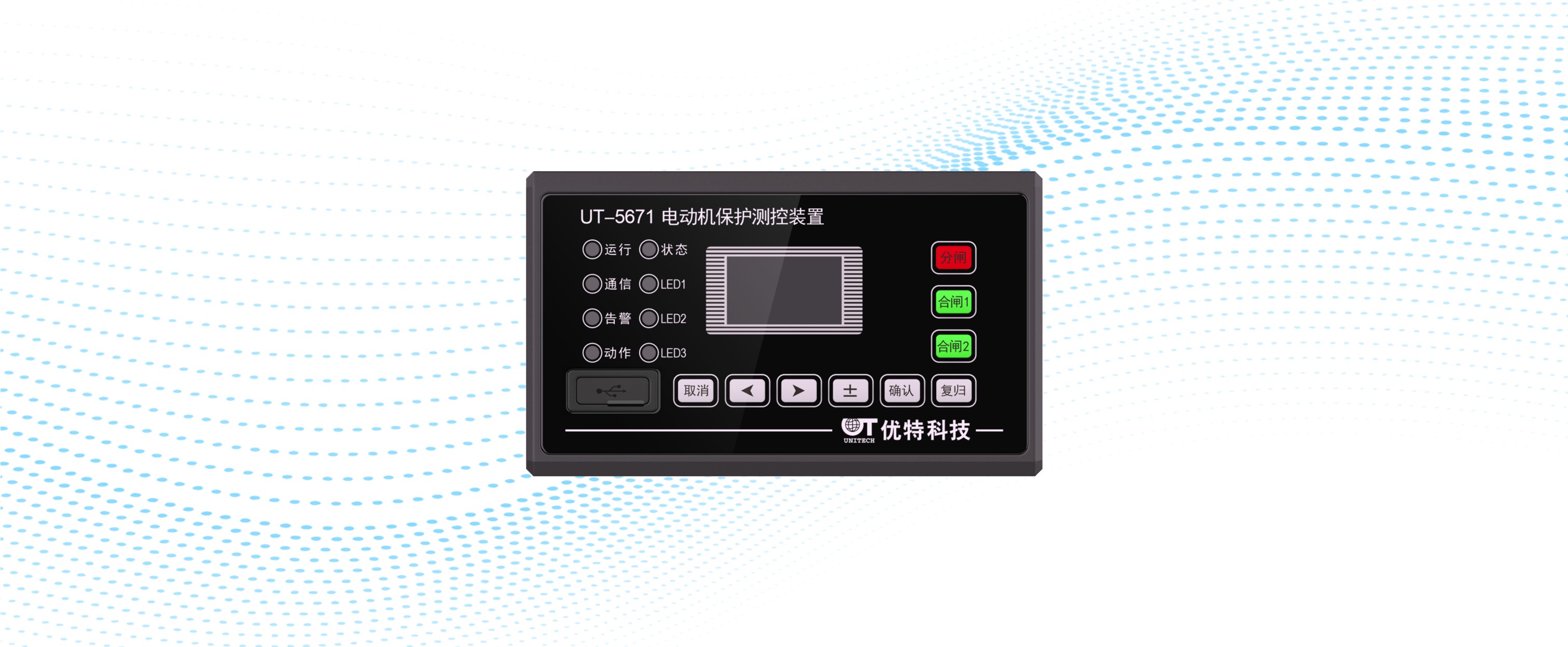

参数	UT-5611线路保护测控装置	UT-5671电动机保护测控装置
电源额定值	85~265V，交直流通用	85~265V，交直流通用
功耗	<8W（正常时），<10W（动作时）	<8W（正常时），<10W（动作时）
模拟量输入额定电流	1A/5A/10A/25A/50A/100A/150A/200A	1A/5A/10A/25A/50A/100A/150A/200A
模拟量输入电流过载能力	2倍额定电流下连续工作；10倍额定电流下允许10秒	2倍额定电流下连续工作；10倍额定电流下允许10秒
模拟量输入漏电电流	0.3A、1A、5A、10A	0.3A、1A、5A、10A
模拟量输入功耗	不大于0.5VA/相	不大于0.5VA/相
模拟量输入额定电压	100V，380V，660V	100V，380V，660V
模拟量输入电压过载能力	1.2倍额定电压下连续工作；1.5倍额定电压下允许10秒	1.2倍额定电压下连续工作；1.5倍额定电压下允许10秒
模拟量输入功耗	额定电压下不大于0.5VA/相	额定电压下不大于0.5VA/相
开关量输入	5路（AC220V/110V）	5路（AC220V/110V）
继电器开出	8路（8A）	8路（8A）
直流输出	4~20mA	4~20mA
RS-485规约	IEC60870-5-103，IEC60870-5-101	IEC60870-5-103，IEC60870-5-101

参数	UT-5891
直流电源额定电压	220V，110V
直流电源允许偏差	-20%~+10%
直流电源纹波系数	不大于5%
交流回路额定电压	57V；100V
交流回路额定电流	1A,5A
交流回路频率	50Hz
交流电流回路功率损耗	当额定电流为5A时，每相不大于1VA；当额定电流为1A时，每相不大于0.5VA
交流电压回路功率损耗	当为额定电压时，每相不大于1VA
直流电源回路功率损耗	当正常工作时，不大于50W；当装置动作时，不大于80W
交流电流回路过载能力	2倍额定电流：长期连续工作；10倍额定电流：允许10秒；40倍额定电流：允许1秒
交流电压回路过载能力	1.2倍额定电压：长期连续工作；1.5倍额定电压：允许10秒
机箱尺寸	宽483mm×高177mm×深291mm
