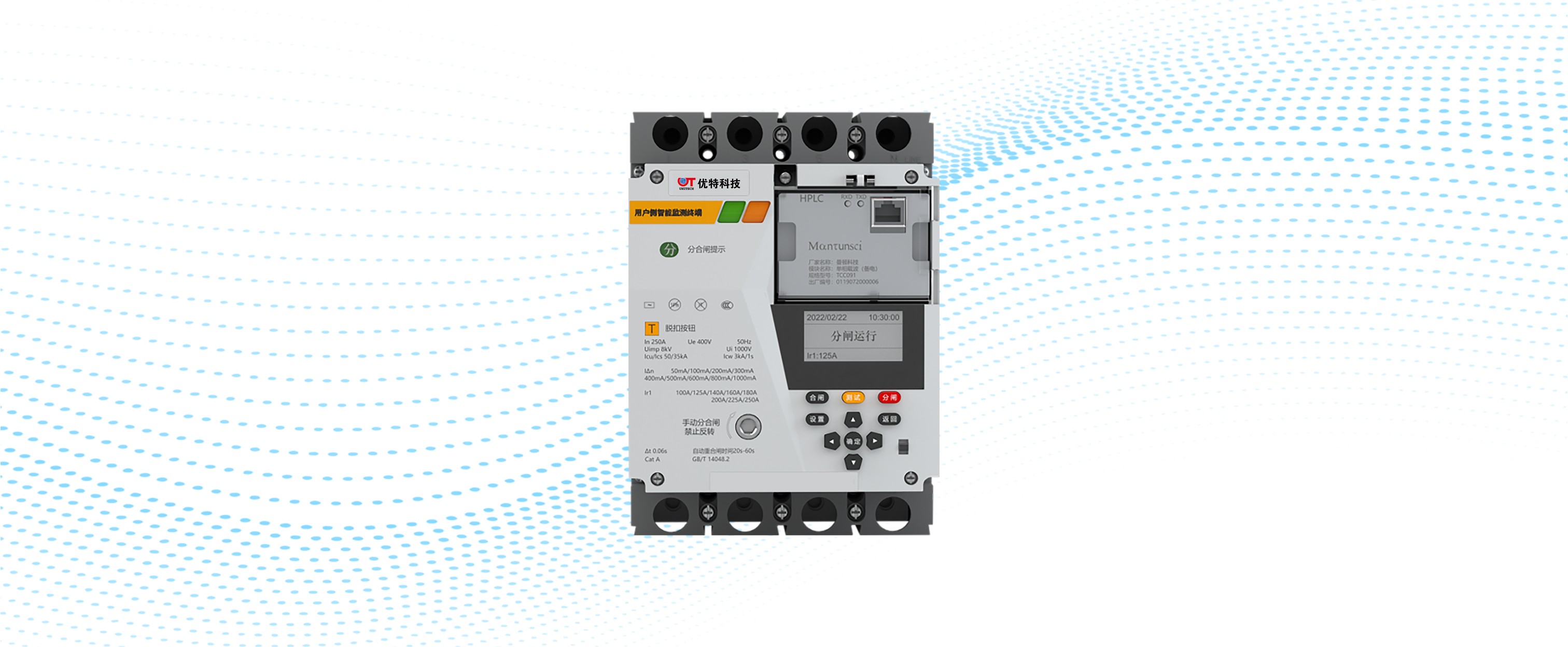

用电监控装置

近年来，国内新能源建设高速发展，大量分布式电源经低压 400V 接入电网，给传统台区供电体系带来新挑战。优特科技基于智慧物联体系，研发台区智能融合终端、电能质量分析装置、智能塑壳、智能断路器及通信终端等系列设备。这些产品可实现台区电气拓扑结构识别，对风光储充等新能源设备进行实时监测，全面掌握台区配用电设施运行状态。通过设备间协同工作，实现台区供电、发电、用电环节的协调控制，助力完成台区内微网自治。

产品优势

性能强悍

采用高性能ARM微处理器和高精度计量专用芯片，实时进行信号采集测量与处理电能计，保护动作时间最快可达 0.05 秒，量精度可达 0.5 级。

人机交互便捷

监测装置配备高清显示屏，可查看测量状态数据和仪器信息，显示界面完全图形化风格。

参数自定义

各项保护功能及参数均可在线设置修改，故障自动重合闸功能，合闸功能、合闸延时、合闸次数均可配置。

通信灵活

支持红外、RS485 通讯功能，也可外挂标准通讯模块支持 4G、HPLC 和 WIFI 通讯，支持云平台，实现遥信、遥测、遥控和遥调。

技术规格

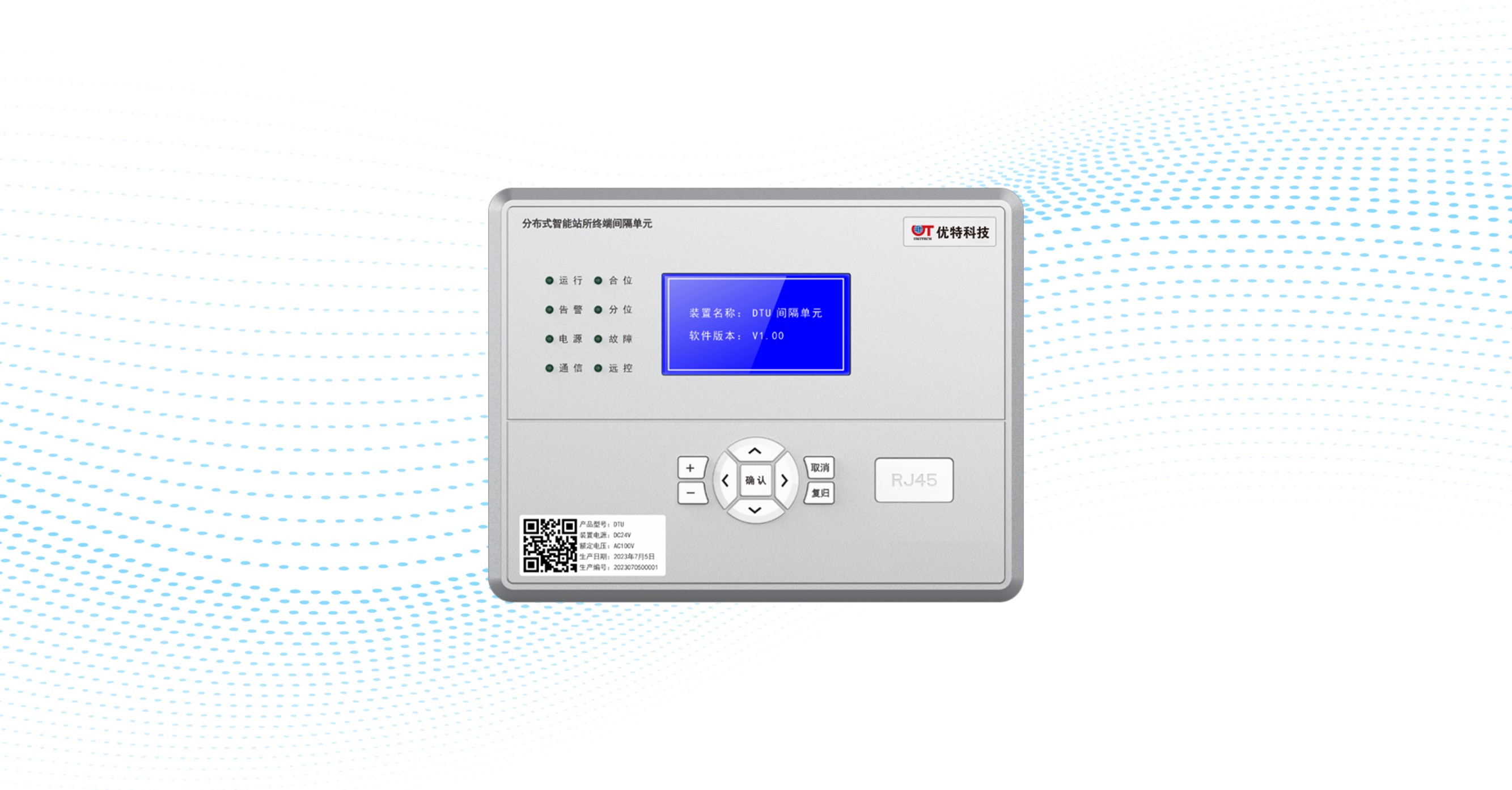

低压智能用电监控终端电能质量在线监测装置 UT-3886智能断路器智能塑壳

装置电源额定值	AC/DC220V，AC/DC110V	AC/DC220V，AC/DC110V
功耗	<5W（正常时），<8W（动作时）	<5W（正常时），<8W（动作时）
模拟量输入额定电流	1A或5A	1A或5A
模拟量输入额定电压	AC100V/AC220V/AC380V线电压	AC100V/AC220V/AC380V线电压
模拟量输入过载能力	2倍额定电流下连续工作；10倍额定电流下允许10秒；40倍额定电流下允许1秒	2倍额定电流下连续工作；10倍额定电流下允许10秒；40倍额定电流下允许1秒
模拟量输入功耗	≤0.25VA	≤0.25VA
模拟量输入频率	50Hz	50Hz
模拟量输入频率	50Hz	50Hz
开关量输入额定电压	AC/DC220V	AC/DC220V
开关量输出长期允许电流	5A	5A
开关量输出切断电流	0.3A（DC220V，cosφ=0.4，L/R<=,7ms）5A （DC220V，cosφ=0.4，L/R<=,7ms）	0.3A（DC220V，cosφ=0.4，L/R<=,7ms）5A （DC220V，cosφ=0.4，L/R<=,7ms）
通信方式	RS485、以太网	RS485、蓝牙

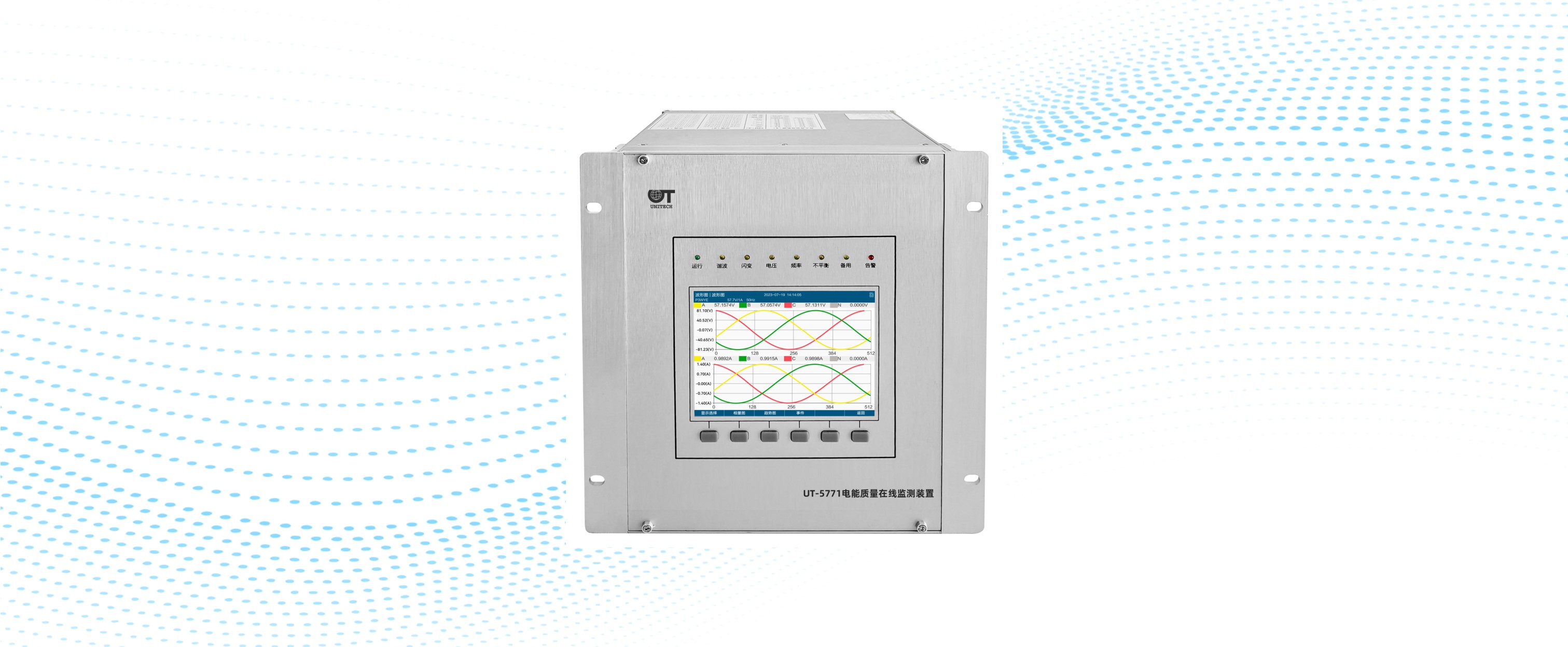

参数	UT-5772	UT-5771
开入	≤3路	≤12路
开出	≤5路	≤7路
防护等级	上面板IP51	上面板 IP51前面板、下底板、左右侧板、背板 IP20
额定电压	交流 57.74V (三相四线)	交流 57.74V（三相四线）交流 100V（三相三线）
额定电流	交流 5A	交流 5A
供电电压	AC220V 或 DC220V	AC220V 或 DC220V
采样点数	25.6K/S	25.6K/S
接线方式	三相四线	三相四线
存储空间	16G	16G
整机功耗	≤15W	≤15W
显示屏大小	4.3寸	5.4寸

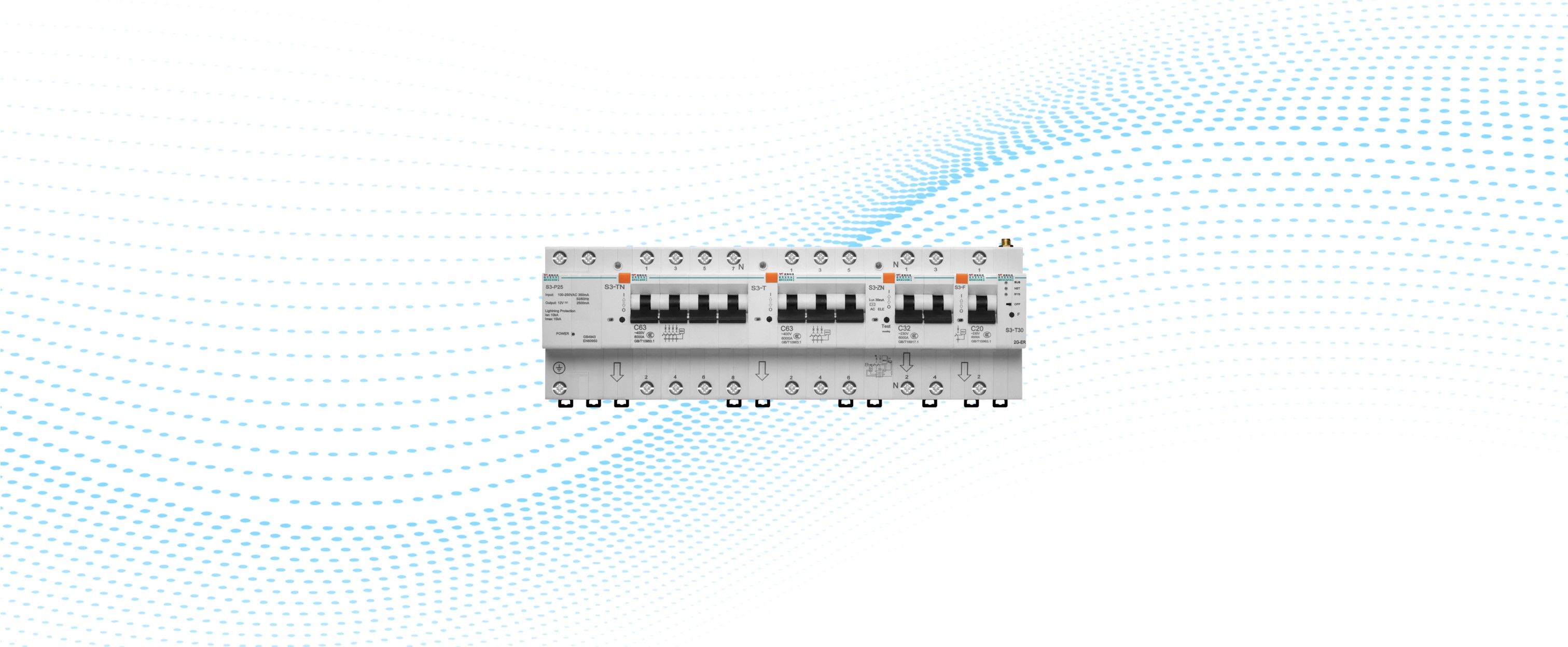

额定工作电压 Ue	交流：1P/2P: AC230V；3P/4P: 400V
额定绝缘电压 Ui	500V
额定冲击耐受电压 Uimp	4kV
额定电流 In	1P: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A；2P-4P: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A（常规备货：20A, 32A, 63A, 80A, 其他型号需要订货周期）
额定短路能力 Icn	交流：10000A
额定运行短路能力 Ics	交流：7500A
极数*	交流：1P/2P/3P/4P
瞬时脱扣类型	交流：C 型/D 型
接线端子	隧道式接线端子，M5，额定扭矩 3.5Nm
电气寿命	10000 次
机械寿命	20000 次
正常工作环境温度	-15°C to +60°C，极限使用温度 -20°C～+70°C
外壳阻燃等级	V0
通讯	支持总线通讯协议；(TTL)
执行标准	交流微型断路器 MCB：GB/T 10963.1；带过电流保护的剩余电流断路器 RCBO：GB/T 16917.1
认证情况	系列产品均已获得 CCC 认证证书

壳架电流	125A	250A	400A	630A
极数	3P + N（N极不断路）	3P + N（N极不断路）	3P + N（N极不断路）	3P + N（N极不断路）
额定工作电压Ue	AC 400V 50Hz	AC 400V 50Hz	AC 415V 50Hz	AC 415V 50Hz
额定绝缘电压Ui	AC 1000V	AC 1000V	AC 1000V	AC 1000V
额定冲击耐受电压Uimp	8000V	8000V	8000V	8000V
使用类别	A类	A类	B类	B类
飞弧距离	＜50mm	＜50mm	＜100mm	＜100mm
极限短路分断能力Icu	50kA	50kA	90kA	90kA
运行短路分断能力 Ics	35kA	35kA	70kA	70kA
额定剩余短路接通（分断）能力 IΔm	12.5kA	12.5kA	16.25kA	16.25kA
剩余电流动作特性	AC型	AC型	AC型	AC型
额定剩余动作电流 IΔn	30mA, 50mA, 75mA, 100mA, 150mA, 200mA, 300mA, 400mA, 500mA, 600mA, 800mA, 1000mA, 自动，OFF	30mA, 50mA, 75mA, 100mA, 150mA, 200mA, 300mA, 400mA, 500mA, 600mA, 800mA, 1000mA, 自动，OFF	30mA, 50mA, 75mA, 100mA, 150mA, 200mA, 300mA, 400mA, 500mA, 600mA, 800mA, 1000mA, 自动，OFF	30mA, 50mA, 75mA, 100mA, 150mA, 200mA, 300mA, 400mA, 500mA, 600mA, 800mA, 1000mA, 自动，OFF
剩余动作时间特性	延时型	延时型	延时型	延时型
延时型极限不驱动时间	2I△n:0.06s	2I△n:0.06s	2I△n:0.06s	2I△n:0.06s
自动重合闸时间	20～60s	20～60s	20～60s	20～60s
操作性能（次）	通电 1500；不通电 8500；总次数 10000	通电 1000；不通电 7000；总次数 8000	通电 1000；不通电 4000；总次数 5000	通电 1000；不通电 4000；总次数 5000
